Двойные розетки

Конструкционные особенности двойных розеток Legrand

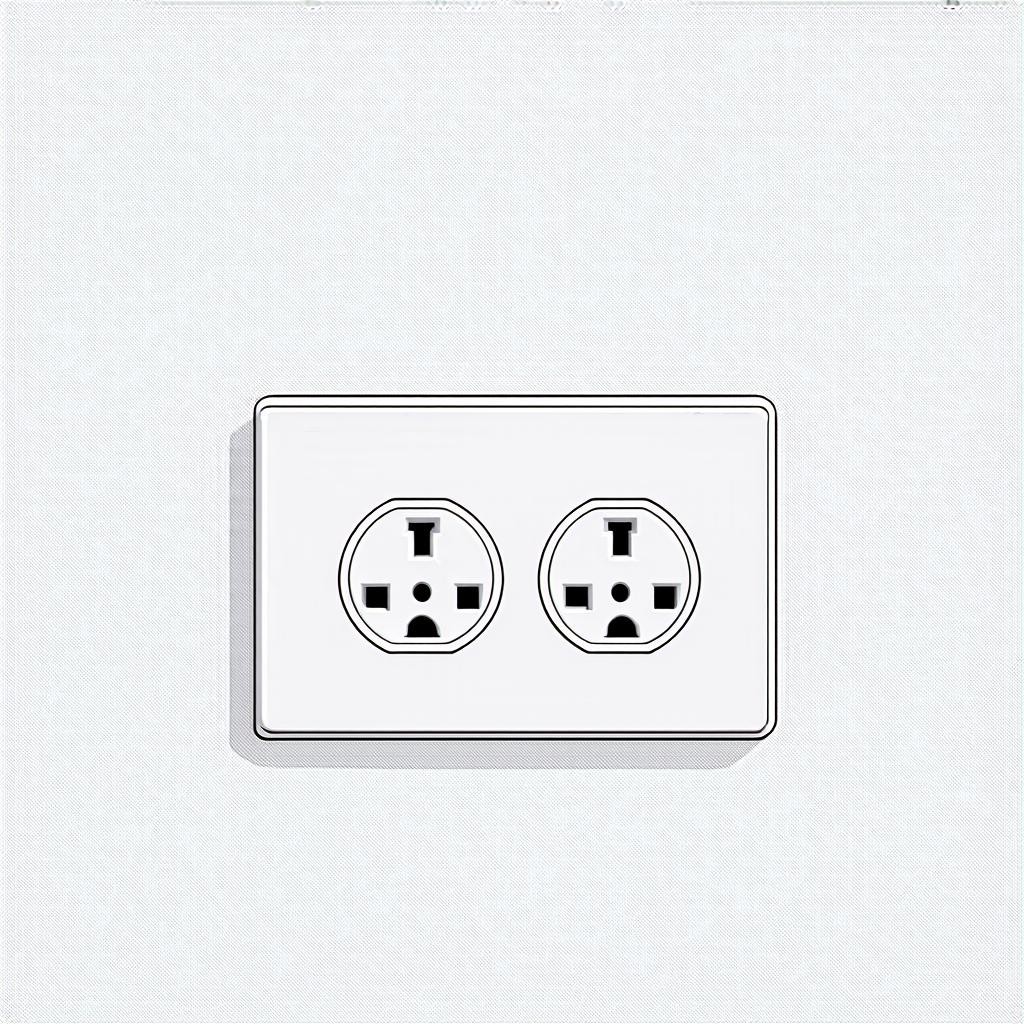

Двойные розетки Legrand представляют собой модульные устройства, предназначенные для подключения двух независимых нагрузок через один посадочный блок. В отличие от одинарных моделей, они имеют два раздельных гнездовых разъёма, смонтированных на общей несущей рамке. Такая архитектура позволяет сократить количество точек установки и объём штробления стен, что актуально для кухонных фартуков, рабочих зон и офисных перегородок.

Материалы корпуса и контактной группы

Корпуса двойных розеток Legrand изготавливаются из поликарбоната, армированного стекловолокном (PC+GF). Этот материал обеспечивает ударную вязкость не менее 5 кДж/м² (по ISO 179) и сохраняет геометрию при температурах от –25 °C до +70 °C. Контактная группа выполняется из лужёной латуни марки CuZn37 с толщиной пластин не менее 0,6 мм. Пружинные зажимы (клапанного типа) обработаны антифрикционным составом WS₂, что гарантирует усилие зажима проводника сечением 2,5 мм² на уровне 25–30 Н согласно ГОСТ Р 51322.1.

Технические спецификации

Номинальное напряжение: 250 В AC (50/60 Гц)
Токовая нагрузка: 16 А (на одно гнездо), суммарный ток двойной розетки — 16 А (ограничение по тепловыделению)
Степень защиты: IP20 (стандарт); IP44 для серии Plexo (с уплотнительными кольцами EPDM)
Размеры (В×Ш×Г): 80×147×45 мм (для серии Valena)
Крепление: распорные лапки (сталь C45) или винтовое крепление к коробке (шаг 60 мм)

Отличия от одинарных розеток и альтернативных решений

Установочная глубина: для двойных моделей требуется подрозетник глубиной не менее 60 мм (против 40 мм для одинарных) из-за увеличенного корпуса и изгибов кабеля.
Тип соединения: применяется клеммная колодка с единой шлицевой канавкой для двух фазных и двух нулевых проводников — это ускоряет монтаж, но требует контроля сечения (до 4 мм²).
Совместимость с рамками: все двойные розетки Legrand стандартно состыковываются с горизонтальными и вертикальными рамками серий Valena, Mosaic, Galea Life. Для нестандартных раскладок (три розетки в ряд) используется система аксессуаров Connect.
Нагрузочная способность: при одновременном включении двух приборов мощностью до 3,5 кВт каждый суммарная токовая нагрузка не должна превышать 16 А из-за нагрева контактных пластин.

Производственные стандарты и контроль качества

Legrand сертифицирует свои двойные розетки по стандартам МЭК 60884-1, ГОСТ 30984-2002 и VDE 0620. На производственных линиях в Шанхае и Раштатте проводятся испытания: тест на удар (шарик 2 кг с высоты 500 мм), циклическое включение/отключение (10 000 циклов при номинальном токе), испытание на огнестойкость (850 °C раскалённой проволокой по ГОСТ 27483). Каждая партия проходит выборочную проверку крутящего момента винтов (минимум 0,5 Н·м) и контроль сопротивления изоляции (>5 МОм при 500 В).
